河南科建建设工程有限公司 测量仪器使用标准

发布时间:2020-10-30 14:16:46浏览:907

  一、测量仪器的正确使用


  操作前应熟悉各种仪器的构造、性能及各操作的部位和作用,观测时不能骑腿或手扶脚架,一切操作均应手轻、心细、动作柔稳。


  置平脚架时,应尽量适合自身的身高,旋转时要均匀、松紧要适当,切不可过紧。转动仪器前,必须先松开相应的制动螺旋,然后用手轻扶支架,不得手执望远镜,使仪器平稳旋转,当仪器旋转失灵或有杂音时,应立即查明原因妥善处置,严禁强力扳扭或拆卸、锤击,以免损伤仪器。当仪器故障一时不能排除时,要向公司工程部测量仪器管理员说明情况,及时采取维护措施,以免加剧损害程度。


  仪器制动螺旋应松紧适当,不可过松、尤其不可过紧。微动时应尽量保持微动螺旋在微动中线附近移动,不可旋转过度,使螺旋弹簧完全压缩或完全伸展,均对微动螺旋造成损伤。


  操作中应避免用手触及物镜、目镜和暴露的度盘,有灰尘时用软毛刷轻轻掸去,切不可用手指或手帕等物擦拭,观测结束后应及时戴好物镜帽。


  在施工过程中短距离迁站,可将仪器连同三脚架一起搬动。迁站前应将望远镜直立物镜朝下,各部制动螺旋微微旋紧,并检查脚架螺旋是否旋紧,脚架合拢后一手携持脚架肋下,一手紧握基座,置仪器于胸前,切不可单手提携或肩扛,以免碰撞仪器,携持仪器前进时要稳步中速行走。当距离较远时应当拆卸仪器装箱背置,途中如仪器在箱中出现晃动或异响,应立即开箱检查弄清原因妥善处理。仪器在长途运输时,要做到防震防潮工作且正放不可倒置。


  测量仪器应存放于通风、干燥、温度稳定的房间内,仪器柜不得靠近空调口或暖气管,脚架、水准尺、检测尺、三角对中杆一般竖向分别放置在特制的收纳箱内。


  测量仪器应避免日暴晒、雨淋,烈日下或用零星雨点时应撑伞测量。


  警言:测量仪器似手机,怕晒、怕潮、怕水又怕磕碰,没有玩坏的手机,只有摔坏或进水的手机。


  二、全站仪的基本知识及操作规程


  1、全站仪的基本知识


  全站型电子速测仪简称全站仪,它是一种可以同时进行角度测量、距离测量、高程测量和数据处理,由机械、光学、电子元件组合而成的测量仪器。由于只需一次安置,仪器便可以完成测站上所有的测量工作,故被称为“全站仪”。


  全站仪具有角度测量(水平角、竖直角)、距离测量(平距、斜距)、高程测量、三维坐标测量、导线测量、交会定点测量和放样测量等多种用途。如内置专用软件后,功能还可进一步拓展。


  全站仪上半部分包含有测量的四大光电系统,即水平角测量系统、竖直角测量系统、水平补偿系统和测距系统。通过键盘可以输入操作指令、数据和设置参数。以上各系统通过I/O接口接入总线与微处理机(俗称CPU)联系起来。


  微处理机(CPU)是全站仪的核心部件,主要有寄存器系列(缓冲寄存器、数据寄存器、指令寄存器)、运算器和控制器组成。微处理机的主要功能是根据键盘指令启动仪器进行测量工作,执行测量过程中的检核和数据传输、处理、显示、储存等工作,保证整个光电测量工作有条不紊地进行。输入输出设备是与外部设备连接的装置(接口),输入输出设备使全站仪能与磁卡(即储存卡)和微机(电脑)等设备交互通讯、传输数据。


  2、全站仪的使用方法


  不同型号的全站仪,其具体操作方法会有较大的差异。下面简要介绍全站仪的基本操作与使用方法。


  1、全站仪的基本操作与使用方法


  (1)测量前的准备工作


  1)电池的安装(注意:测量前电池需充足电):1把电池盒底部的导块插入装电池的导孔;2按电池盒的顶部直至听到“咔嚓”响声;3向下按解锁钮,取出电池。

  2)仪器的安置:在测量场地上选择一点作为测站,将全站仪安置于点,用三脚架使其对中、粗平(圆水准气泡及下对点大致居中)至精平(下对点、圆水准气泡及长水准气泡精确居中)。

  3)开机:按“ON”开机后仪器自检,若仪器显示板显示“超出”或“Out of range”提示,表示仪器未整平,应重新平整仪器。注意观察测量模式P1界面:棱镜常数PC:-30°、PPM气象改正值:0、电池容量、测量目标图标:棱镜、反射片、无棱镜、实时温度及气压改正值。等信息。

  4)竖直度盘和水平度盘指标的设置

  竖直度盘指标设置:松开竖直度盘制动钮,将望远镜纵转一周(望远镜处于盘左,当物镜穿过水平面时),竖直度盘指标即已自动设置,随即听见一声鸣响,并显示出竖直角。

  水平度盘指标设置:松开水平制动螺旋,旋转照准部360,水平度盘指标即自动设置。随即一声鸣响,同时显示水平角。

  注意:每当打开仪器电源时,必须重新设置和的指标。

  5)调焦与照准目标:1目镜调焦:用望远镜对准目标,将目镜顺时针旋到底,再反时针方向慢慢旋转至十字丝成像最清晰;2照准目标:前需松开垂直、水平制动钮,用上部粗照准器瞄准目标使其进入视场后固定两制动钮;3物镜调焦:旋转望远镜调焦环至目标成像至最清晰;4精确照准目标:用竖直与水平微动手轮使十字丝精确照准目标;5消除视差:当观测者眼睛在目镜前稍微移动时,若出现目标成像与十字丝间的相对位移而引起的照准误差称为视差。视差会使观测读数产生误差,在观测前应予以消除,可以通过正确的调焦消除,即再次进行调焦,直至使目标成像到十字丝间不存在视差。


  (2)角度测量


  1)首先从显示屏上确定是否处于角度测量模式,如果不是,则按角度测量键使其处于角度测量模式。

  2)盘左瞄准左目标A,按置零键,使水平度盘读数显示为0°00′00〃,顺时针旋转照准部,瞄准右目标B,读取显示读数即为两方向间的水平夹角。

  3)同样方法可以进行盘右观测。

  4)如果测竖直角,可在读取水平度盘的同时读取竖盘的显示读数。


  (3)距离测量


  1)设置棱镜常数:测距前须将棱镜常数输入仪器中,仪器会自动对所测距离进行改正。检测全站仪棱镜常数方法:在较平整的砼地面用钢尺标出≥15m以上俩个固定点,置全站仪至一点,对中杆及棱镜置平至另一点,在全站仪设置里棱镜常数输入“0”并用棱镜模式测量俩点的距离,如测距是14.970m,则说明棱镜常数为“-30”;如测距是15.000m,则说明棱镜常数为“0”;如测距是15.030m,则说明棱镜常数为+30mm,

  2)设置大气改正值或气温、气压值:光在大气中的传播速度会随大气的温度和气压而变化,15℃和760mmHg是仪器设置的一个标准值,此时的大气改正为0ppm。实测时,可输入温度和气压值,全站仪会自动计算大气改正值PPM(也可直接输入大气改正值),并对测距结果进行改正。

  应注意:有些型号的全站仪自带感应温度气压的设备的,无需设置大气改正值或气温、气压值。

  3)仪高及镜高设置:通过手动利用钢尺量取仪器高度或仪器自动测量仪器高度值,输入到全站仪相应位置,棱镜高度根据前视作业情况实时改动测量。

  4)距离测量:照准目标棱镜中心,按测距键,距离测量开始,测距完成时显示斜距、平距、高差。HD为水平距离,VD为倾斜距离。全站仪的测距模式有精测模式、跟踪模式、粗测模式三种。精测模式是最常用的测距模式,测量时间约2.5S,最小显示单位1mm;跟踪模式,常用于跟踪移动目标或放样时连续测距,最小显示一般为1cm,每次测距时间约0.3S;粗测模式,测量时间约0.7S,最小显示单位1cm或1mm。在距离测量或坐标测量时,可按测距模式(MODE)键选择不同的测距模式。

  应注意:有些型号的全站仪在距离测量时不能设定仪器高和棱镜高,显示的高差值是全站仪横轴中心与棱镜中心的高差。


  (4)坐标测量


  1)设定测站点的三维坐标。

  2)设定后视点的坐标(俗称坐标建站)或设定后视方向的水平度盘读数为其方位角(俗称方位角建站)。当设定后视点的坐标时,全站仪会自动计算后视方向的方位角,并设定后视方向的水平度盘读数为其方位角。

  3)设置棱镜常数。

  4)设置大气改正值或气温、气压值。

  5)量仪器高、棱镜高并输入全站仪。

  6)照准目标棱镜,按坐标测量键,全站仪开始测距并计算显示测点的三维坐标

  (5)全站仪数据通讯

  全站仪的数据通讯是指全站仪与电脑之间进行的双向数据交换。其数据通讯的方式主要用两种:一种是全站仪内配置的PC卡(俗称储存卡)进行数据通讯,特点是通用性强,各种电子产品间均可互换;另一种时利用全站仪的通讯接口,通过电缆线进行数据传输。


  3、建筑工程施工中全站仪坐标放样步骤


  1)建站(俗称给全站仪个方向):选取俩个已知点控制点,一个作为测站点,另一个为后视点;


  2)取出全站仪:将仪器置于测站点,进行对中、粗平、精平平后量取仪器高;


  3)将对中杆及棱镜组合安置于后视点,转动全站仪将十字丝中心对准棱镜中心;


  4)开启全站仪,选择“程序”进入程序界面,选择“坐标放样”,进入坐标放样界面选择设置方位角,进入后设置测站点点名,输入测站点坐标、高程及全站仪仪高,按确定键后进入设置后视点界面,设置后视点点名,输入后视点及高程,然后将全站仪十字丝再次精调对准至棱镜中心,并按下显示界面“是”,则设置完毕;


  5)退出测站设置界面,进入坐标测量界面,再次将全站仪十字丝精调对准至棱镜中心,测量出后视坐标实测值,与设计后视点坐标值对比误差≤5mm,方可进入放样点界面;


  6)进入放样点界面,首先输入仪器高,点确定,接着输入放样点点名,确定后输入放样点坐标及高程,完成确定后输入棱镜高,此时放样点参数设置完毕,才能开始进行放样。


  4、如何延长全站仪的使用寿命


  1)长时间不用仪器应该将电池取出,并对电池定期充电已达到保养效果,充电完成后应放置于干燥安全的地方,避免电池长期放电造成电解液外冒从而损坏仪器;


  2)保持仪器干燥。不要湿手接触仪器,水可能造成仪器损坏,直接影响到测量的精度以及使用的寿命;


  3)仪器是复杂的电子设备,防止仪器受到撞击或粗暴的使用,以免造成严重损坏;


  4)遇到恶劣天气时,请适当使用仪器;如遇雷雨天气,最好不要使用仪器,以免对仪器造成损坏;


  5)尽量避免在高压线或高大建筑物下使用仪器,这样会影响仪器测角不精准。


  5、全站仪使用误区


  1)初步使用测量仪器时,大家伙都会感觉这是个比较精密的仪器,对其敬而远之,生怕弄坏了让赔偿?


  答:首先声明一点,本公司测量仪器如果是被公司员工正常使用或学习损坏,不会让其赔偿。再次就是对于初学全站仪者均比较好奇,什么都想动但又不知道动了什么键,所以会造成仪器设置混乱,使其测量精度下降而造成误差甚至是错误,但并非仪器坏了,只要不是硬件损坏,仪器软件均可回复,本人认为所有的测量仪器均像手机,刚买回来估计开机键都找不到,玩了俩天,不看手机估计都能打字发短信了。


  处理方法:任何测量仪器操作者在使用仪器时,均要先把仪器的基本设置设置准确方可进行放线施工。


  2)全站仪怕什么?有的项目部为什么会成为全站仪杀手?


  答:全站仪首先是由由机械、光学、电子元件组合而成的测量仪器,内部均是比较精密的元件组合而成。我本人总结为:第一全站仪忌磕碰,第二全站仪忌潮湿。有同事会说怎么和手机的缺点一样啊,其实就是这样,不信的话你把你的手机摔地上或丢水盆里试试。


  有的项目部之所以会成为全站仪杀手,就是项目部管理人员对全站仪使用不爱惜,出现乱丢弃、不轻拿不轻放、不维护不保养、下雨天无任何防雨措施强行进行施工放样工作。


  3)全站仪怎样置镜即准确又快捷?


  答:首先要先了解全站仪置镜必备的三个基本事项,第一下对点,第二圆水准气泡,第三长水准气泡。当我们初学时,教科书上或老师教我们是顺序是,1、脚架先大致对中—2、置上全站仪—3、看下对点—4、挪动脚架使仪器大致对中下对点--5、再调整2至3腿的脚架使圆水准气泡居中—6、再调整三个焦螺旋使长水准管气泡居中—7、然后看下对点是否居中—8、不居中则送底座螺栓,使其全站仪在脚架平台上局部移动—然后再调整焦螺旋使下对点、圆水准气泡、长水准管气泡三点居中至精准,以上共需8个步骤,效率低下并且操作人员心理易于躁动。


  处理方法:置镜全站仪快捷方法我总结为:“两腿松”,这样基本是一气呵成不拖泥带水,置镜时间慢则60′快则20′,1、脚架先大致对中,踩入地面一个支腿,使其牢固--2、置上全站仪--3、松开其余俩个脚架支腿螺栓,一手卡主螺栓位置,一腿顶住螺栓位置,防止脚架滑动损坏仪器,一眼看下对点使其居中,另一手放再仪器螺旋上使其圆水准气泡居中后,则俩手呼应使其脚架支腿踩入地面,但下对点及圆水准气泡依旧居中,方可拧紧螺栓,使其脚架固定(两腿松、一气呵成)--4、调整焦螺旋精平方可,只需四步就可完成,并且快而准。


  4)如果全站仪测距不准(几十米的距离居然差上了一个厘米),误差大等问题,为什么检测后仪器精度又符合仪器精度标准?

  答:如以上问题则不是全站仪的问题,主要是一些使用方法不当造成的,如全站仪置镜下对点对中有误差、置镜脚架没有踩实、仪器长水准气泡不居中、后视置镜或前视置镜气泡不居中等原因共同造成的,解决这种问题的方法就是平下心来,反复的排出人为的因素再看是不是仪器的原因。


  5)全站仪建站和坐标放样时会出现30mm左右的误差时,反复的检查不出问题,则认为是仪器不准。


  答:以上原因在建站时就出现这样的问题这说明全站仪的棱镜常数未设置好,因为棱镜常数误差正好是30mm。如果是建站没有问题,棱镜常数也正确,复测以前的放样桩出现3cm左右的误差,则要反复的核对,也许是控制桩移位了。


  6)在坐标测量的时候为什么“设置方位角”没有用?


  答:请先确认你的全站仪是否完全整平,当全站仪在没有完全整平(俗称“补偿超限”)的情况下,是不能设置的,这是一个程序对全站仪的保护。因为如果你设置了方位角,测得的数据也是不准确的,这个可以避免出现不必要的错误。处理方法:精确整平全站仪后再进行设置。


  7)当我用全站仪测量,在测量过程中发现i角不准,是否可以用检测水准仪的方法来检测全站呢?


  答:用校正水准仪i角的方法来校正全站仪i角是不行的。如果你用校正水准仪十字丝的方法来校正全站仪十字丝,那你这台全站仪将不能正常使用。因为你一旦动了全站的十字丝,那么这台全站的三轴(三轴包括:发射轴,接收轴,视准轴)必须重调。因为全站仪的三轴一旦不共轴则会出现照准棱镜中心不测距的故障,所以禁止项目上管理人员用螺丝刀或拨针对全站仪进行校正调整。


  处理方法1:先精平全站仪后找到远处一个固定物(楼房上的天线或者避雷针等),仰角在45°左右,也可以进行i角校正。步骤是:开机-ESC-配置-仪器参数设置-垂直角过零基准设置-盘左照准目标-按是-再盘右照准目标-按是。如果还是出现偏差则急需用方法2去处理。


  处理方法2:将仪器拿到仪器鉴定中心让师傅在专业的校正平台上对仪器进行i角调整


  8)为什么全站仪测量出来的距离比我用尺子量的距离短(长)?


  答:用尺子量全站仪测出的距离,第一可能尺子存在误差,第二人为误差。全站仪的精度是2+2PPM,则说明1000m最大误差也就4毫米,因此肯定不能以尺子来衡量全站仪。如果还是坚持全站仪是全站仪测距不准确,则有以下两种发现问题的自检方法:


  自检方法1:找另外一台全站仪(所有指标均合格)使用比测的方法来对全站仪进行调整;


  自检方法2:在没有其他全站仪的情况下,可以通过以下方法检测:首先选一平坦砼场地在A点安置并整平全站仪,用全站仪竖丝仔细在地面标定出同一直线上间隔约50m的A、B、C三点,并准确对中地安置反射棱镜。然后置镜全站仪至A点,设置温度与气压数据后,精确测出AB、AC的平距。再置镜全站仪到B点并精准对中,精确测出BC的平距。可以得出全站仪测距常数:K=AC-(AB+BC),K值应接近或等于O,若|K|>5mm,则要进行校正。


  处理方法:以上俩种方法任何一种检测出仪器用问题,均将全站仪拿到仪器鉴定中心通过基线来校正或紧急交付于公司工程部测量仪器管理员做维修处理。


  三、激光电子经纬仪的基本知识及操作规程


  1、经纬仪基本常识


  经纬仪是测量水平角和竖直角的测量仪器,是根据测角原理设计的,目前常用的是光学经纬仪和激光电子经纬仪。


  光学经纬的水平度盘和竖直度盘用玻璃制成,在度盘平面的周诶边缘刻有等间隔的分划线,两相邻分划线间距所对的圆心角称为度盘的格值,又称度盘的最小分格值。一般以格值的大小确定精度分为:DJ6度盘格值为1°; DJ2度盘格值为20′ ;DJ1(T3)度盘格值为4′。


  按精度从高精度到低精度分:DJ07、DJ1、DJ2、DJ6、DJ30等(D,J分别为大地和经纬仪的首字母)。


  电子经纬仪在结构及外现上和光学经纬仪相类似,主要不同点在于读数系统,它采用光电扫描和电子元件进行自动读数和液晶显示。电子测角虽然仍旧是采用度盘来进行,但不是按度盘上的刻划,用光学续数法读取角度值,而是以度盘上取得电信号,再将电信号转换成角度值。 电子测角的度盘主要有编码度盘、光栅度盘和动态测角度盘三种形式。


  电子经纬仪的主要特点是:采用电子测角系统,实现了测角自动化、数字化,能将测量结果自动显示出来,减轻了劳动强度,提高了工作效率


  光学经纬仪和电子经纬仪的相同之处:均是用来测量水平角和竖直角的测量仪器;不同之处是:光学经纬仪采用读数时看刻度盘上刻的角度值,由人用眼睛看直接读取数值;电子经纬仪采用光敏元件来读取数字编码度盘上的角度值,并直接显示到显示屏上。


  经纬仪是测量任务中用于测量角度的精密测量仪器,可以用于测量角度、工程放样以及粗略的距离测量。整套仪器由仪器、脚架部两部分组成。


  经纬仪的工作原理:经纬仪包括基座、度盘(水平度盘和竖直度盘)和照准部三个部分。基座用来支撑整个仪器;水平度盘用来测量水平角和竖直度盘用来测量竖直角;照准部上有望远镜,用望远镜瞄准测量目标。


  2、激光电子经纬仪操作规程


  (1)电子经纬仪架设仪器:将经纬仪放置在架头上,使架头大致水平,旋紧连接螺旋。


  (2)对中:目的是使仪器中心与测站点位于同一铅垂线上。可以移动脚架、旋转脚螺旋使对中标志准确对准测站点的中心。


  (3)整平:电子经纬仪整平的目的使仪器竖轴铅垂,水平度盘水平。根据水平角的定义,是两条方向线的夹角在水平面上的投影,所以水平度盘一定要水平。

  粗平:伸缩脚架腿,使圆水准气泡居中。

  检查并精确对中:检查对中标志是否偏离地面点。如果偏离了,旋松三角架上的连接螺旋,平移仪器基座使对中标志准确对准测站点的中心,拧紧连接螺旋。

  经纬仪精平:旋转脚螺旋,使管水准气泡居中。


  (4) 电子经纬仪瞄准与读数


  1) 目镜对光:目镜调焦使十字丝清晰。

  2) 瞄准和物镜对光:粗瞄目标,物镜调焦使目标清晰。注意消除视差。精瞄目标。

  3) 读数:调整照明反光镜,使读数窗亮度适中,旋转读数显微镜的目镜使刻划线清晰,然后读数。


  3、激光电子经纬仪的自检规程及校正方法


  (1)水准管轴(俗称长水准气泡)垂直于仪器竖轴的检验与校正


  1)检验:初步整平仪器,转动照准部使水准管平行于一对脚螺旋连线,转动这对脚螺旋使气泡严格居中;然后将照准部旋转180˚,如果气泡仍居中,则说明条件满足,如果气泡中心偏离水准管超过一格,则需要校正。

  2)校正:先转动脚螺旋,使气泡返回偏移值的一半,再用校正拨针拨动水准管校正螺钉,使水准管气泡居中。如此反复检校,直至水准管旋转至任何位置时水准管气泡偏移值都在一格以内。(只要求项目管理人员了解发现问题,禁止私自校正仪器)

   (2)十字丝竖丝垂直于横轴的检验与校正


  1)检验:用十字丝交点瞄准一清晰的点状目标P,转动望远镜微动螺旋,使竖丝上、下移动,如果P点始终不离开竖丝,则说明该条件满足,否则需要校正。


  2)校正:旋下十字丝环护罩,用小螺丝刀松开十字丝外环的4个固定螺钉,转动十字丝环,使望远镜上、下微动时, P点始终在竖丝上移动为止,最后用螺丝刀旋紧十字丝外环固定螺钉。(只要求项目管理人员了解发现问题,禁止私自校正仪器)


  (3)横轴垂直于仪器竖轴的检验


  检验:在离墙面约30m处安置经纬仪,盘左瞄准墙上高处一目标P(仰角约30°),放平望远镜,在墙面上定出A点;盘右再瞄准P点,放平望远镜,在墙面上定出B点;如果A、B重合,则说明条件满足;如果A、B相距大于5mm,则需要校正。

  由于横轴校正螺栓密封在仪器内部,该项校正应由仪器维修人员进行。(只要求项目管理人员了解发现问题,禁止私自校正仪器)


  (4)竖盘指标差的检验与校正


  1)经纬仪竖盘指标差的自检方法可总结为:仪器整平后,对准同一点进行盘左盘右测量,得出竖盘指标差=1/2(L+R-360)<18"或=1/2(a右- a左)<18"的仪器方可正常使用。否则应停止使用,交由管理员处进行统一报修。


  2)校正:由于各种仪器型号太多,校正方法也不尽相同。如苏一光LT2经纬仪校正方法:先开机但不要转动仪器过0,按住切换键3秒,直到显示面板显示水平角的位置显示“1”,这时再转动望远镜过0,盘左照准平行光管,短按开机键,刚才的“1”会变为“2”转到盘右照准,短按开机键,校正完成。(只要求项目管理人员了解发现问题,禁止私自校正仪器)

  (5)经纬仪2C值的检验与校正


  检验: J2经纬仪(2"全站仪)水平角的自检方法可总结为:仪器整平后,对准同一点进行盘左盘右测量,其2C=(L-R±180)<18"的仪器方可正常使用。否则应停止使用,避免出现楼层大线不方正。


  由于校正螺栓密封在仪器内部且考虑到校正的繁琐性,该项校正应由仪器维修人员进行。(只要求项目管理人员了解发现问题,禁止私自校正仪器)


  (6)对点器检查


  检验:对准地面上一个点,旋转180度,观测对点是否偏移,偏移量≥5mm则需要校正。


  此项校正需有专业维修人员及专业维修固定平台方可进行维修处理。(只要求项目管理人员了解发现问题,禁止私自校正仪器)


  4、激光电子经纬仪常见故障的主要原因


  (1)不开机:主要原因有:1)电池电量不足2)电池触点氧化接触不良3)电源未接通或连接不良,4)显示屏故障,5)主板故障表现为读数跳盘或转动显示角度不变。


  (2)竖轴卡死:主要原因有润滑油流失、不洁之物混成油泥而增大轴系摩擦阻力。


  (3)垂直角故障,不过零且读数混乱:


  不过零---安平仪器打开电源,仪器正镜时旋转望远镜过零,仪器能显示出垂直角度值或补偿超差。若不能显示则仪器存在不过零的问题,需对仪器过零电压测试点上测试过零电压并调整至要求范围。


  读数混乱---安平仪器紧锁水平,瞄准固定目标上下旋转望远镜360度照准同一目标,观察垂直度盘的显示值是否连续变化。若不能按顺序变化则未读数混乱:一是垂直度盘模拟信号太大或太小,二是读数头故障,三是光栅度盘间距发生变化,四是主板损坏造成的。


  (4)水平角故障:安平仪器打开电源,仪器正镜时旋转望远镜过零。紧锁水平轴,瞄准固定目标上下旋转望远镜360度照准同一目标,观察水平度盘的显示值是否连续变化。若不能按顺序变化则未读数混乱:一是水平度盘模拟信号太大或太小,二是读数头故障,三是光栅度盘间距发生变化,四是主板损坏造成的。


  (5)电子补偿器失常:安平仪器打开电源,仪器正镜时旋转望远镜过零。若垂直角度无显示,顺时针或反时针旋转焦螺旋20分左右。一是若垂直角度有显示,则说明电子补偿器松动移位,二是若垂直角度有显示,但在5秒内不稳定数字不停的闪烁变换,则为补偿器损坏,三若垂直角度无显示则直接判定为补偿器损坏。


  只要求项目管理人员了解仪器出现的故障原因,禁止私自校正仪器)


  四、水准仪的基本知识及操作规程


  1、水准仪的基本常识


  水准测量的原理:利用水准仪提供的水平视线,借助于带有分划的水准尺,直接测定地面上两点间的高差,然后根据已知点高程和测得的高差,推算出未知点的高程。


  水准仪按结构分为微倾水准仪、自动安平水准仪、激光水准仪和数字水准仪(又称电子水准仪)。按精度分为精密水准仪和普通水准仪


  水准仪按其精度和用途分为DS0.5、DS1、DS2、DS3等几种等级,其下标表示每千米水准测量的误差(单位:mm)。


  水准仪型号都以DS 开头,分别为"大地"和"水准仪"的汉语拼音第一个字母,通常书写省略字母DS。其后"0.5"、"1"、"2"、"3"等数字表示该仪器的精度。S3级水准仪又称为普通水准仪,用于中国国家三、四等水准及普通水准测量,S0.5级和S1级水准仪称为精密水准仪,用于中国国家一、二等精密水准测量:


  DS3水准仪用于一般工程水准测量,即三、四等水准测量,每千米往返高差中数偶然中误差≤3mm;DS1水准仪用于精密水准测量,即国家二等水准测量,每千米往返高差中数偶然中误差≤1mm。


  水准仪由测量望远镜、水准管和基座三个主要部分组成。测量望远镜能够进行正确的瞄准与读数的重要条件是:目标必须成像于十字丝平面上。其具体操作和检验方法是:首先转移目镜调焦螺旋使十字丝像更清晰,然后转动物镜调焦螺旋使目标像更清晰。


  检验视差的方法是:十字丝和目标像很清晰,并且把眼睛微微上下或左右移动时,没有发现十字丝和目标像有相对移动;反之则称为“视差”,此时应重复以上操作,使视差消除为止。


  水准器分为水平管和水准器两种,水准管的置平精度相对较高,固我们现在所使用的水准仪均配置的是水准管。


  水准管为圆柱形玻璃管,内壁磨成一定半径的圆弧,灌注酒精后加热封闭。冷却后形成酒精蒸汽的气泡成为水准气泡。圆柱管外壁刻有2cm间距的分划。水准管的分划值又称为灵敏度,分划值越小,说明水准管灵敏度越高,仪器的精度越高。DS3水准仪的分划值一般为20″/2mm。


  2、水准仪的操作方法


  水准仪的使用包括:安置、粗平、瞄准、精平、读数  五个步骤。


  (1)安置:安置是将仪器安装在可以伸缩的三脚架上并置于两观测点之间。 首先打开三脚架并使高度适中,用目估法使架头大致水平并检查脚架是否牢固,然后打开仪器箱,用连接螺旋将水准仪器连接在三脚架上。


  (2)粗平:粗平是使仪器的视线粗略水平,利用脚螺旋置圆水准气泡居于圆指标圈之中。具体方法:用仪器练习。在整平过程中,气泡移动的方向与大拇指运动的方向一致。


  (3) 瞄准:瞄准是用望远镜准确地瞄准目标。 首先是把望远镜对向远处明亮的背景,转动目镜调焦螺旋,使十字丝最清晰。再松开固定螺旋,旋转望远镜,使照门和准星的连接对准水准尺,拧紧固定螺旋。最后转动物镜对光螺旋,使水准尺的清晰地落在十字丝平面上,再转动微动螺旋,使水准尺的像靠于十字竖丝的一侧。


  (4)精平:精平是使望远镜的视线精确水平。微倾水准仪,在水准管上部装有一组棱镜,可将水准管气泡两端,折射到镜管旁的符合水准观察窗内,若气泡居中时,气泡两端的象将符合成一抛物线型,说明视线水平。若气泡两端的象不相符合,说明视线不水平。这时可用右手转动 微倾螺旋使气泡两端的象完全符合,仪器便可提供一条水平视线,以满足水准测量基本原理的要求。注意:气泡左半部分的移动方向,总与右手大拇指的方向不一致。


  (5)读数:用十字丝,截读水准尺上的读数。水准仪多是倒象望远镜,读数时应由上而下进行。先估读毫米级读数,后报出全部读数。注意,水准仪使用步骤一定要按上面顺序进行,不能颠倒,特别是读数前的符合水泡调整, 一定要在读数前进行。


  3、水准仪的操作及计算方法


  在未知两点间,摆开三脚架,从仪器箱取出水准仪安放在三脚架上,利用三个机座螺丝调平,使圆气泡居中,水平制动手轮是调平的,在水平镜内通过三角棱镜反射,水平重合,就是水平。将望远镜对准未知点(1)上的塔尺,读出塔尺的读数(后视),把望远镜旋转到未知点(2)的塔尺,读出塔尺的读数(前视),记到记录本上。


  计算公式:两点高差=后视-前视。个人总结计算公式为:A=B+(C-D),A=待求高程、B为已知点高程、C为前视读数、D为后视读数,水准仪置镜方法总结为:“一腿悠”,即摆开三脚架---安放仪器---把水准气泡利用一支支腿悠进气泡圈内---利用螺旋精平---照准读数。


  3、水准仪的保养与维修


  (1)水准仪是精密的光学仪器,正确合理使用和保管对仪器精度和寿命有很大的作用;


  (2)避免阳光直晒,不许随便拆卸仪器;


  (3)仪器有故障,由公司工程部仪器管理员或修理部修理;


  (4)每个微调都应轻轻转动,不要用力过大;镜片、光学片不准用手触片;


  (5)每次使用完后,应对仪器擦干净,保持干燥。


  4、水准仪检验与校正方法


  (1)圆水准气泡轴的检验与校正


  检验:首先进行脚螺旋的旋转操作,让圆水准气泡位于仪器的中心,接着将水准仪旋转180度,然后查看圆水准气泡的位置是否发生变化,如果圆水准气泡的位置发生变化,那么水准仪就需要进行校正。


  校正:首先进行脚螺旋的转动操作,使得圆水准气泡位于发生偏移所产生的距离的中心,然后再使用校正针将圆水准下面的校正螺旋调整到正确的位置,校正螺旋的个数为三个,不断进行反复操作,当圆水准气泡不再发生偏移时,校正工作就完成了。

  (只要求项目管理人员了解发现问题,禁止私自校正仪器)


  (2)十字丝横丝的检验与校正


  首先将水准仪放在水平面上,然后使用十字丝横丝制动一个点,接着再进行十字丝横丝的移动操作,同时还要不停的转动微动螺旋,这时我们要仔细观察十字丝横丝制动的点,当点一直保持在十字丝横丝的上面,则不需要进行校正,如果发生移动,则需要进行校正。


  十字丝横丝的校正方法是:首先要将本来固定的螺丝拧开,然后旋转十字丝环,将十字丝横丝保持在水平位置上,旋转的方向为倾斜方向的反方向,最后再将三个螺丝拧紧。

  (只要求项目管理人员了解发现问题,禁止私自校正仪器)


  (3)水准仪i角误差的检验与校正


  检验:普通水准仪的自检方法可总结为:在相对平坦相距约100米,设置任意A、B俩基准点,在A、B点中间置镜整平后,观测其值为a1、b1;再把仪器安置在距A点5米左右,观测其值为a2、b2。若Ha1b1=Ha2b2,则说明仪器可正常使用;否则存在ι角误差,ι=(|Ha1b1-Ha2b2|/Dab)* ρ,其中ρ=206265"、Dab=100米。按照测量规范要求,DS3水准仪ι<20"时的仪器方可正常使用。否则应停止使用,交由管理员处进行统一报修。(只要求项目管理人员了解发现问题,禁止私自校正仪器)


  (4)水准仪补偿器的检验与校正


  检验:把水准仪置平后,快速顺时针旋转后,观察水准仪圆水准气泡是否依旧在中心,如果还能迅速的回到中心,说明补偿器正常工作。如果圆水准气泡不能迅速回到中心或有偏离,说明补偿器松动或移位,再如果圆水准气泡就回不到气泡中心,则说明补偿器损坏,需要更换新的补偿器,交由管理员处进行统一报修。(只要求项目管理人员了解发现问题,禁止私自校正仪器)


  五、激光测距仪的基本知识及操作规程


  1、激光测距仪的基本知识


  激光测距仪一般采用两种方式来测量距离:脉冲法和相位法。


  脉冲法测距的工作原理是:测距仪发射出的激光经被测量物体的反射后又被测距仪接收,测距仪同时记录激光往返的时间。光速和往返时间的乘积的一半,就是测距仪和被测量物体之间的距离。脉冲法测量距离的精度是一般是在+/- 1米左右。另外,此类测距仪的测量盲区一般是15米左右。


  相位法测距的工作原理是:是通过测定调制光波经过时间后所产生的相位移量,从而求得光波所走过的路程。相位式激光测距仪以精度高、功率小、体积小和便于携带等特点,得以在建筑上广泛的应用。


  2、激光测距仪使用注意事项


  手持式激光测距仪由于采用激光进行距离测量,无论是脉冲激光束还是相位激光束的能量均是非常集中的单色光源,所以在使用时不要用眼对准发射口直视,也不要用瞄准望远镜观察光滑反射面,以免伤害人的眼睛。一定要按仪器说明书中安全操作规范进行测量。测量范围会受光线的明暗以及目标表面的反射特性等因素影响,当在户外或者日光强烈的环境中进行测量时,可以佩戴激光辨识镜或者遮暗目标表面,切忌不可将仪器发射口直接对准太阳以免烧坏仪器光敏元件


  3、激光测距仪影响测量结果的因素


  (1)透明的表面,如玻璃、水面等;

  (2)会反射的表面,如抛光的金属、玻璃;

  (3)多孔的表面,如隔离材料;

  (4)有纹路的表面,如粗糙的灰泥墙、天然石;

  (5)有温差的空气层和间接的反射


  为避免以上因素,必要时在这些物体表面放置激光瞄准靶


  4、激光测距仪常见故障解决方法


  (1)激光测距仪温度显示图开始闪烁无法继续测量?

  答:激光测距仪的温度位于工作温度范围之外,(即-10°至50°),处理措施:停止工作静待测量仪器的温度回升到工作温度范围内。


  (2)激光测距仪显示屏上出现电池的显示图

  答:说明电池的电压开始减弱,需更换电池


  (3)激光测距仪电池的显示图开始闪烁无法及需测量?

  答:电池的电压太微弱,更换电池


  (4)激光测距仪显示屏上出现“Error”和“-----”等提示?

  答:原因如下:激光和目标之间的角度太狭小,目标的反射太强或太弱或者是周围的环境太亮。


  (5)激光测距仪的显示屏上端出现闪烁的“Error”提示?

  答:合并/删减不同测量单位的测量值。


  (6)激光测距仪测量值不准确?

  答:目标无法正确反射如水或者玻璃,激光发射口18和接收透镜19被遮盖住了。


  (7)激光测距仪测量结果不可靠?

  答:设定了错误的固定参考点或是在激光的射程中存在障碍物。


  六、水平激光投线仪的基本知识及操作规程


  1、激光投线仪的基本知识


  激光投线仪的基本定义:是在普通水准仪望远镜筒上固装激光装置制成的,激光装置由氦氖激光器和棱镜导光系统所组成


  激光投线仪又称激光标线仪,其原理是利用激光束通过柱透镜或玻璃棒形成扇形激光面,投射形成水平和铅垂激光线的仪器。


  激光投线仪的功能:可提供1~4条水平线,1~4条垂直线。几条垂直线间相互成90°角,垂直线在天顶相交产生一个天顶点,仪器还提供一个下对点。天顶点和下对点应在同一铅垂线上。激光投线仪在室内测量距离可达10m。室外测量距离可达25~50m,仪器会发出调制信号,再远处需要用接收靶接收来提高精度。使用环境温度为常温(-5~40°C)。


  激光投线仪的应用:多应用于建筑施工、室内装饰等诸多方面,代替了传统施工中的水平管、铅垂线等。其特点方便使用、精度高、成本低,能较大的提高工作效率,现已广泛应用到门框、窗框、底板水平、天花板高度、墙角定位以及电梯安装等诸多方面。


  2、激光投线仪的操作方法


  使用激光投线仪时,首先按照水准仪的操作方法安置、整平仪器。然后开启电源开关,待激光器正常发射后,四周将得到水平和竖直激光十字形红线,中线的附近将得到明亮的红色光斑。当光斑不够清晰时,可按激光加强键让其清晰。


  3、激光投线仪的检测方法


  检测方法大致为:在墙上挂一铅垂线,并按照其铅垂线用墨线弹设到墙面上,用钢尺量距、勾股定理算出垂直于竖线的水平线,再把激光投线仪安置在距离墙面5米的位置整平后,打开激光投线仪的水平和竖直激光发射开关,发射出的水平和竖直激光十字形红线与墙面上弹设的十字形墨线对比,如果水平与竖直误差均≤±1mm,则说明其仪器精度满足施工要求,反之说明仪器要送检到仪器检测中心作维修处理。


  4、激光投线仪常见故障解决方法


  (1)激光投线仪开机无激光线?


  答:原因1、有电池电量弱或则没安装电池;2、激光头损坏;3、是线路板电线脱焊


  解决办法:联系公司仪器管理员现场解决问题,如果不能现场修复就应立即更换,由公司仪器管理员负责仪器的维修工作。


  七、激光铅垂仪的基本知识及操作规程


  1、激光铅垂仪的基本知识


  激光铅垂仪定义:是指借助仪器中安置的高灵敏度水准管或水银盘反射系统,将激光束导至铅垂方向用于进行竖向准直的一种工程测量仪器。

  激光铅垂仪是一种专用的铅直定位仪器。适用于高层建筑物、烟囱及高塔架的铅直定位测量。

  激光铅垂仪的基本构造主要由氦氖激光管、精密竖轴、发射望远镜、水准器、基座及激光电源等部分组成。

  激光器通过两组固定螺钉固定在套筒内。激光铅垂仪的竖轴是空心筒轴,两端有螺扣,上、下两端分别与发射望远镜和氦氖激光器套筒相连接,二者位置可对调,构成向上或向下发射激光束的铅垂仪。仪器上设置有两个互成90˚的管水准器,仪器配有专用激光电源。


  2、激光铅垂仪投测轴线的操作方法


  (1)在首层轴线控制点上安置激光铅垂仪,利用激光器底端所发射的激光束进行对中,通过调节基座整平螺旋,使管水准器气泡严格居中;

  2在上层施工楼面预留孔处,放置接受靶;

  3接通激光电源,启动激光器发射铅直激光束通过发射望远镜调焦,使激光束会聚成红色耀目圆点光斑,分别在0°、90°、180°、270°四个方位投射到接受靶上,其交叉点的连接点即为轴线控制点在该楼面上的投测点。


  3、激光铅垂仪预留洞的注意事项


  (1)平时预留投测孔洞应用盖板封堵,防止坠物伤人;

  (2)激光铅垂仪支放后,在其上方设挡板,防止坠物损害仪器,挡板在使用时方可撤除;

  (3)结构封顶后,预留孔洞植筋后浇灌砼封堵。


  4、激光铅垂仪投点偏差大的原因及防治措施


  (1)原因分析:

   1)、首层结构平面上轴线控制点精度不能保证;

   2)、仪器未调置好或仪器自身未校核好;

  3)、未消除竖轴不垂直于水平轴产生的误差。


  (2)防治措施:


  1)首层楼面上的轴线控制网点必须要保证精度,预埋钢板上的投测点要校核无误后刻上“+”字标识。在浇筑上升的各层混凝土时,必须在相应的位置预留 200mm×200mm 与首层楼面控制点相对应的孔洞,保证能使激光束垂直向上穿过预留孔。

     2)为保证轴线控制点的准确性,在首层控制点上架设激光铅垂仪,调整仪器对中,严格整平后方可启动电源,使激光器发射出可见的红色光束。光斑通过结构板面对应的预留孔洞,显示在盖着的激光接收靶,将仪器水平转0°、90°、180°、270°四个方位投射到接受靶上,其交叉点的连接点即为轴线控制点在该楼面上的投测点。(其激光在接收靶上旋转的直径≤10mm)

     3)为了消除竖轴不垂直水平轴产生的误差,需绕竖轴转动照准部,让水平度盘分别在0°、90°、180°、270°四个位置上,观察光斑变动位置并作标记,若有变动、其变动的位置成十字的对称型,对称连线的交点即为精确的铅垂仪正中点。


  八、回弹仪的基本知识及操作规程


  1、回弹仪的基本知识


  (1)回弹仪法检测砼强度的术语


  测区:是检测构件砼强度时的一个检测单元;

  测点:测区内的一个回弹检测点;

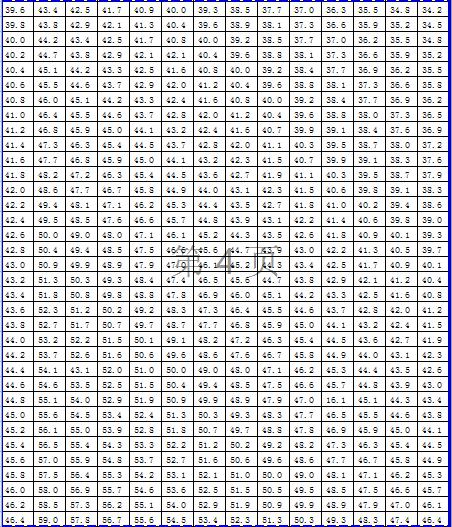

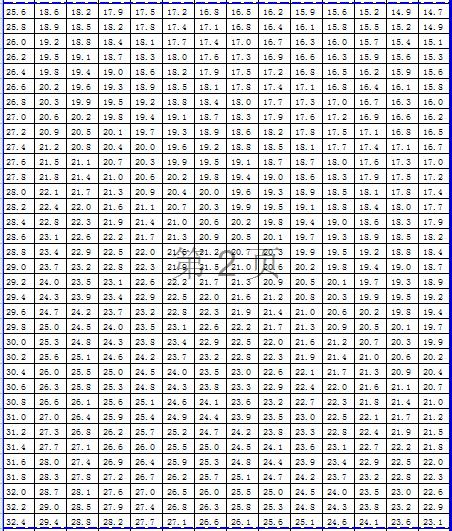

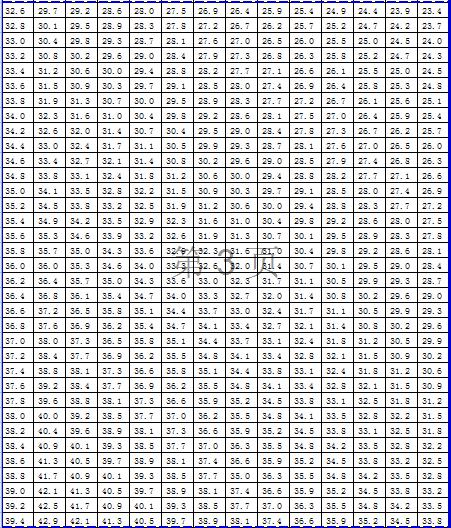

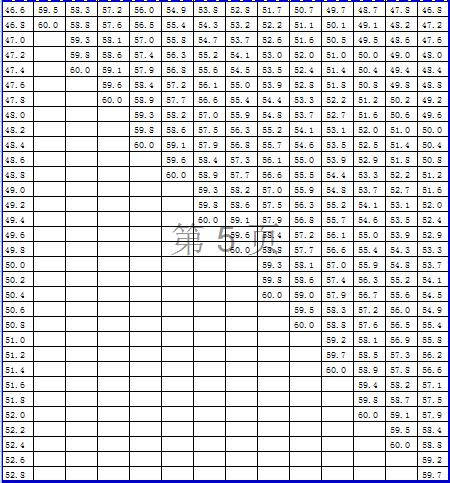

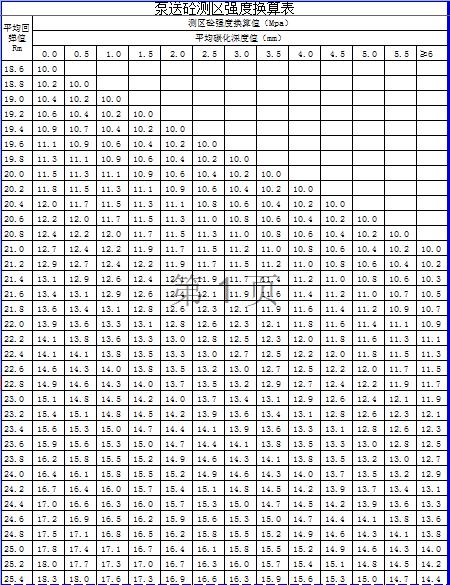

  测区砼强度换算值:由测区的平均回弹值和碳化深度值通过测强曲线或测区强度换算表得到的测区现龄期砼强度值;

  砼强度推定值:相应于强度换算值总体分布中保证率不低于95%的构建中的砼强度值。


  (2)回弹仪的技术要求


  回弹仪可分为数字式和指针直读式,应具有产品合格证及计量检定证书,还应在回弹仪的明显位置上标注名称、型号、制造厂名或商标、出厂编号等;

  回弹仪除应符合现行国家标准《回弹仪>GB/T9138的规定外,尚应符合下列规定:

  1)水平弹击时,在弹击锤脱钩瞬间,回弹仪的标称能量应为2.207J;

  2)在弹击锤与弹击杆碰撞的瞬间,弹击拉簧应处于自由状态,且弹击锤起跳点应位于指针指示刻度尺上的“0”处;

  3)在洛氏硬度HRC为60±2的钢砧上,回弹仪的率定值应为80±2;

  4)数字式回弹仪应带有指针直读示值系统;数字显示的回弹值与指针直读示值相差不应超过1;

  5)回弹仪使用时的环境温度应在-4~40℃。


  (3)回弹仪的基本原理


  用弹簧驱动重锤,重锤以恒定的动能撞击与混凝土表面垂直接触的弹击杆,使局部混凝土发生变形并吸收一部分能量,另一部分能量转化为重锤的反弹动能,当反弹动能全部转化成势能时,重锤反弹达到最大距离,仪器将重锤的最大反弹距离以回弹值的名义显示出来。


  数显混凝土回弹仪用以测试混凝土的抗压强度,是现场检测用的最广泛的混凝土抗压强度无损检测仪器。这是获取混凝土质量和强度的最快速、最简单和最经济的测试方法。


  (4)回弹仪的检定


  1)回弹仪的检定周期为半年,当回弹仪具有下列情况之一时,应由法定计量检定机构按现行行业标准《回弹仪》JJG817进行检定:a、新回弹仪启用前;b、超过检定有效期限;c、数字式回弹仪与数字式显示的回弹值与指针直读示值相差不大1;d、经保养后,在钢砧上的率定值不合格;e、遭受严重撞击或其他损害;


  2)回弹仪的率定试验应符合下列规定:a、率定试验应在室温为5~35℃的条件下进行;b、钢砧表面应干燥、清洁,并应稳固地平放在钢度大的物体上;c、回弹值应取连续向下弹击三次的稳定回弹结果的平均值;d、率定试验应分四个方向进行,且每个方向弹击前,弹击杆应旋转90°,每个方向的回弹平均值应为80±2;


  3)回弹仪率定试验所用的钢砧应每2年送授权计量检定机构检定或校准。


  (5)回弹仪的保养


  1)当回弹仪存在下列情况之一时,应进行保养:a、回弹仪弹击超过2000次;b、在钢砧上的率定值不合格;c、对检测值有怀疑。


  2)回弹仪的保养应按下列步骤进行:a、先将弹击锤脱钩,取出机芯,然后卸下弹击杆,取出里面的缓冲压簧,并取出弹击锤、弹击拉簧和拉簧座;b、清洁机芯各零部件,并应重点清理中心导杆、弹击锤和弹击杆的内孔及冲击面。清理后应在中心导杆上薄薄涂抹钟表油,其他零部件不得抹油;c、清理机壳内壁、卸下刻度尺,检查指针,其摩擦力应为0.5~08N;d、对于数字式回弹仪,还应按产品要求的维护程序进行维护;e、保养时,不得旋转尾盖上定位紧固的调零螺丝,不得自制或更换零部件;f、保养后应进行回弹仪的率定试验规定进行率定。


  3)回弹仪使用完毕,应使弹击杆伸出机壳,并应清除弹击杆、杆前端球面以及刻度尺表面和外壳上的污垢。尘土。回弹仪不用时,应将弹击杆压入机壳内,经弹击后按下按钮,锁住机芯,然后装入仪器箱。仪器箱应平放在干燥阴凉处。当数字式回弹仪长期不用时,应取出电池。


  2、回弹仪检测的一般规定


  (1)采用回弹法检测砼强度时宜具备以下资料:a、工程名称、设计单位、施工单位;b、构件名称、数量及砼类型、强度等级;c、水泥安定性、外加剂、掺合料品种、砼配合比等;d、施工模板、砼浇筑、养护情况及浇注日期等;e、必要的设计图纸和施工记录;f、检测原因。


  (2)回弹仪检测前后,均应在钢砧上做率定试验,其回弹回弹平均值应为80±2。


  (3)砼强度可按单个构件或批量进行检测:对于砼生产工艺,强度等级相同,原材料、配合比、养护条件基本一致且龄期相近的一批同类构件的检测应采用批量检测。按批量进行检测时,应随机抽取构件,抽检数量不宜少于同批构件总数的30%且不宜少于10件。当检验批构件数量大于30个时,抽样构件数量可适当调整,并不得少于国家现行有关标准规定的最少抽样数量。


  (4)单个构件的检测应符合下列规定:a、对于一般构件,测区数不宜少于10个,当受检构件数量大于30个,且不需提供单个构件推定强度或受检构件某一方向尺寸不大于4.5m、另一方向尺寸不大于0.3m时,每个构件的测区数量可适当减少,但不应少于5个;b、相邻两侧去的间距不应大于2m,测区离构件端部或施工边缘的距离不宜大于0.5m,且不宜小于0.2m。c、测区宜选在能使回弹仪处于水平方向的砼浇筑侧面,当不能满足这一要求时,也可选在使回弹仪处于非水平方向的砼浇筑表面或地面;d、测区宜布置在构件的两个对称的可测面上,当不能布置在对称的可测面上时,也可布置在同一可测面上,且应均匀分布。在构件的重要部位及薄弱部位应布置测区,并应避开预埋件;e、测区应在200*200mm区域内,其面积不宜大于0.04m²;f、测区表面应为砼原浆面,并应清洁、平整,不应有疏松层、浮浆、油垢、涂层以及蜂窝、麻面;f、对于弹击时产生颤动的薄壁、小型构件,应进行固定。


  (5)测区应标有清晰的编号。并宜在记录纸上绘制测区布置示意图和描述外观质量情况。


  3、回弹仪值测量操作方法


  1)将弹击杆始终垂直顶住混凝土的表面,缓慢轻压仪器,使按钮松开,放松压力时弹击杆伸出,挂钩挂上弹击锤;


  2)使仪器轴线始终垂直于混凝土的表面并缓慢均匀施压,待弹击锤脱钩冲击弹击杆后,弹击锤回弹带动指针向后移动至某一位置时,指针块上的示值刻线在刻度尺上示出一定数值即为回弹值;


  3)使仪器机芯继续顶住混凝土表面读数并记录回弹值。如条件不利于读数,可按下按钮,锁住机芯,将仪器移至它处读数;


  4)每一测区应为200*200mm内均匀分布读取16个回弹值,每一测点的回弹读数应精确至1,测点宜在测区范围内均匀分布,相邻两侧点的净距离不宜小于20mm;测点距外露钢筋、预埋件的距离不宜小于30mm;测点不应分布在气孔或外露石子上,同一测点应只弹击一次。


  4、碳化深度值测量方法


  回弹值测量完毕后,应在有代表的测区内测量碳化深度值,侧点数不应少于构件侧区属的30%,应取其平均值作为该构件每个测区的碳化深度值。当碳化深度值极差大于2.0mm时,应在每一测区分别测区内分别测量碳化深度值。


  碳化深度值的测量应符合下列规定:


  1)可采用工具在测区表面形成直径为15mm的孔洞,去深度应大于砼的碳化深度;

  2)应清除孔洞中的粉末和碎屑,且不得用水擦洗;

  3)应采用浓度为1%~2%的酚酞酒精溶液滴在孔洞内壁的边缘处,当已碳化与为碳化界限清晰时,应采用碳化深度测量仪测量已碳化与为碳化砼交界面到砼表面的垂直距离,并应测量3次,每次读数应精确至0.25mm;

  4)应取三次测量的平均值作为检测结果,并应精确至0.5mm。

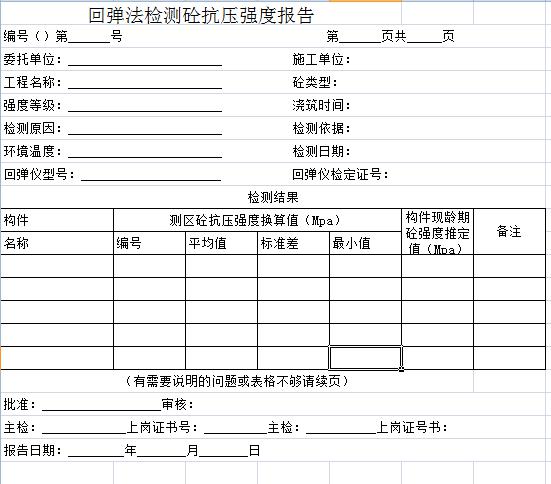

  5、回弹法砼强度的计算


  构件测区砼强度换算值,可按本规程所求得的平均回弹值及按本规程所求得的平均碳化深度值,由本规程如下附表查询或计算得出。


  1)用查询法按下表直接得出测区内砼强度换算值:














  2)测区内砼强度换算值计算方法


  1)在200*200mm区域内用回弹仪测定16个回弹值,去掉3各最大值和3各最小值,剩余10个回弹值计算其平均值。


  2)再用砼碳化深度的测碳方法(1)测量出碳化深度值,在根据碳化深度修正系数表找出其碳化深度值与计算出的回弹值平均值的对应修正系数。


  3)得出测区内砼强度换算值=10个回弹值平均值*碳化后的修正系数(查询回弹仪出厂修整系数表)


  6、《回弹法检测砼抗压强度技术规程》JGJ/T23新规技术要求:结构实体砼回弹+取芯法强度检验。


  检验方法:采用回弹+取芯法进行结构实体砼强度检验时,先确定回弹检测试件,并根据回弹结果选择取芯构件。


  回弹检测构件选取的原则和数量:选取回弹检测构件时,先确定柱、梁、墙、楼板的总数量(每间楼板按一个构件计),再根据总数量确定抽样数量。对于尺寸较小的构件,钻芯的难度较大,且对构件有一定的损伤,故一般不进行取芯试验。


  回弹测区的布置,还应综合考虑后续取芯对结构安全及取芯操作的影响,避开不宜或无法钻取芯样的部位。


  考虑到回弹检测时,砼的龄期较短,故不考虑碳化对检测的影响。


  在确定取芯位置时,对每个构件5各测区中的最小测区平均回弹值进行排序,排序中的3各最小值对应的测区即为取芯位置,每个测区各钻取一个芯样。当测区位于钢筋较密的部位时,可采用直径为70mm的芯样。


  九、建筑工程检测尺的工具分类


  1)2m垂直检测尺(俗称:靠尺),2)对角检测尺,3)内外直角检测尺(俗称:阴阳角检测尺),4)15mm楔形塞尺,5)检测镜,6)百格网,7)15m卷线器,8)25g响鼓锤,9)10g钢针小锤。


  1、垂直检测尺的用途


  垂直度检测、平整度检测、水平度检测。其规格:2000*55*25 测量范围,±14/2000 精度,误差0.5。


  1)垂直度检测的使用方法:检测尺为可展式结构,合拢长1米,展开长2米。用于1米检测时,推下仪表盖。活动销推键向上推,将检测尺左侧面靠紧被测面,(注意:握尺要垂直,观察红色活动销外露3-5毫米,摆动灵活即可。)待指针自行摆动停止时,直读指针所指刻度下行刻度数值,此数值即被测面1米垂直度偏差,每格为1毫米。2米检测时,将检测尺展开后锁紧连接扣,检测方法同上,直读指针所指上行刻度数值,此数值即被测面2米垂直度偏差,每格为1毫米。如被测面不平整,可用右侧上下靠脚(中间靠脚旋出不要)检测。


  2)平整度检测:检测尺侧面靠紧被测面,其缝隙大小用15mm契形塞尺检测,其数值即平整度偏差。


  3)水平度检测:检测尺侧面装有水准管,可检测水平度,水准管水泡在水准管中心即为水平,用法同普通水平尺。


  2、对角检测尺


  检测方形物体两对角线长度对比的偏差值。


  使用方法:检测尺为3节伸缩式结构,中节尺设3挡刻度线。检测时,大节尺推键应锁定在中节尺上某挡刻度线"0"位,将检测尺两端尖角顶紧侧对角的顶点,固紧小节。检测另1对角线时,松开大节尺推键,检测后再固紧目测推键上的刻度所指的数值,此数值就是该物体上两对角线长度比的偏差值(单位:mm)。检测尺小节尺顶端备有M6螺栓,可装楔形塞尺、活动锤头、便于高处检测使用。


  3、内外角检测尺


  检测物体上内外(阴阳)直角的偏差。


  使用方法:将推键向左推,拉出活动尺,旋转270度即可检测,检测时主尺及活动尺都应该紧靠被测面,指针所指刻度牌数值既被测面130mm长度的直角偏差,每格为1mm。该尺在检测后离开被检测物体时,指针所指数值不会变动,检测后可将检测尺拿到明亮处看清数值。


  4、楔形塞尺


  用来检查平整度、水平度、缝隙等,还可以直接检查门窗缝的大小。


  使用方法:将游码推到尺顶部,手握塑料柄,将顶部插入被检测缝隙中,插紧后退出,读取游码刻度。


  5、检测镜


  用来检测物体的上冒头背面弯曲肉眼不易直接看到的地方,手柄处有M6螺孔,可装在伸缩杆或对角检测尺上,以便于高处检测。


  6、百格网


  用于标准砖砌体灰浆饱满程度的检查。


  使用方法:1、外观检查,打开百格网,观察有无缺角损坏,分格线是否满足规定要求;2、外形尺寸、分格线小燕用标准钢尺或游标卡尺分别张亮百格网的看度、长度并读数记录,再用尺身放置在器具平面上核对模数线记录。检测面积等同于标准砖240*115mm,其上均布100小格,专用于测定砌砖砂浆的饱满度,一般要求砂浆的饱满度≥80%。在墙上撬一块砖把网放在上面,数有砂浆的格子是多少就可以。


  7、卷线器


  主要用来检测砖墙砌体的灰缝、踢脚线等。


  使用方法:检测时,拉紧两端丝线,放在被测处,目测观察对比。使用完毕后用卷线手柄顺时针旋转,将丝线收入盒内,锁上方扣。


  8、响鼓锤使用方法


  轻轻敲打抹灰后的墙面,可以判断墙面的空鼓程度及沙灰与砖水泥冻结的粘合质量。


  9、钢针小锤使用方法


  小锤轻轻敲打马赛克瓷砖,可以判断空鼓程度及粘合质量。拔出塑料手柄,里面是剪头钢针钢针向被检物上戳几下,可探擦出多孔板缝隙,砖缝等砂浆是否饱满。
